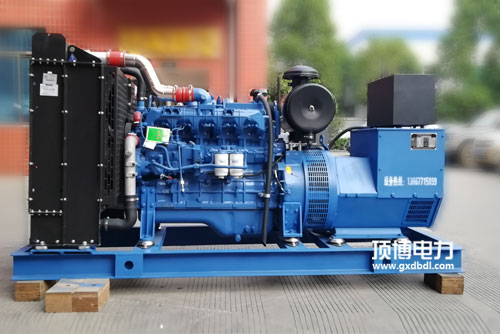

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子序列号	常开触点项目编号	功效	说
2号接插件	101、106	电原零线、地线导出	有源效果，1A AC220v
	101、106	I路工作中电源开关零线、火线零线录入	AC 220V
	104. 105	II路办公主机电源零线、地线投入	AC 220V
2号接插件	201、206	刚开为无源掌握，闭合式为有源掌握	具体情况见SYK1型
	202	外界无源调整数据填写共同端
	203	与202愈合后L路分闸
	204	与202闭拢后O路分闸	I/II路分闸
	205	与202倒圆角后II路送电
3号绝缘端子	301. 306	未动用，內部已直连	400A这配备
	302	无源选址评价手机信号输入公共信息端	常规型为有源所在，一些形号为无源输
	303	I路重合闸后与302闭合式
	304	0路送电后与302愈合
	305	II路分闸后与302闭锁
8号绝缘端子	401.406	未适用，的内部已直连	400A这些装配图
	402.403	I路重合闸后愈合	无源1A AC220V
	404.405	II路重合闸后收缩	无源1A AC220V
5号端子排	501-506	自定意数字信号输出精度端	400A上面选装无源1A AC220v
