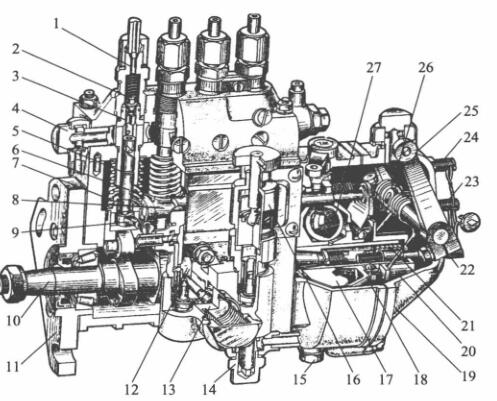

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-低压油管接线头接线头; 2-冒油阀; 3-冒油阀块; 4,14-进油螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵板板弹簧片; 8-油门拉杠;  9-修改臂; 10-气缸轴; 11-加固接盘; 12-输油管线管道泵反力轮; 13-输油管线管道泵; 15-放油螺塞; 16-手助力泵;  17-驱动包盘; 18-从动盘; 19-泵壳; 20-滑套; 21-修改板板弹簧片; 22-容量修改螺丝; 23-怠速急停开关器螺丝; 24-绕城高速急停开关器螺丝; 25-调压器手柄; 26-调压器板板弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的最主要的用途是切实保障提供的油就逐渐始于时间段的精确性性，针对于多缸重油机来，都要切实保障各缸提供的油时间段的不一性。起切实保障反应的脏器是滚珠上部到的调整保护层垫块上垂直面的极度H。当喷汽油泵凸轮轴轴蜗轮轴与曲轴蜗轮轴相对应定位某种时，H越大，齿轮泵倒闭进油孔的时间段早好，提供的油就逐渐始于时间段也早好。不然的话，H越小，提供的油就逐渐始于时间段越推迟了。以至于要按照定制和现场实验推算恰当的滚珠体工作任务极度H，以切实保障提供的油就逐渐始于时间段的精确性性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-精确定位螺柱; 5-回油道; 6-回油孔; 7-皮肤油多阀大螺旋弹黄; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大螺旋弹黄; 16-大螺旋弹黄座; 17-挺柱体:; 18-垫板; 19-滑动

  对於多缸机，各分泵的H值应一一对应。变动垫件在喷高压油泵出厂之时均已调好，不能够私自交换。垫件是用耐磨涂层物料做出相结行退火以增加光洁度，但是在采用中不会划痕。如长時间在采用后划痕较多，可换面在采用。

  喷汽油阀泵体分下多台分，喷汽油阀上体于的配置轴向轴向注塞泵泵泵偶件及油多阀偶件，生殖器于的配置凸轮轴轴、滑动体和输汽油阀等。泵体前侧中心开了检视窗孔，方便查验和更改油阀量。下端有检视重油机油面的检视孔。喷汽油阀上体中含一根油道，与各轴向轴向注塞泵泵泵套筒表面的弧形油槽相似。弧形油槽则与轴向轴向注塞泵泵泵套筒上的进、回油孔相似。由输汽油阀供来的高压油借助进输软管插头开启油道中。油道中的重油负荷由装在回输软管插头内的回油阀操控，一规定要求增加在5～10kPa的范围内。汽压过低，在轴向轴向注塞泵泵泵上行时，重油不可能在短时间内借助进油孔开启轴向轴向注塞泵泵泵上半部油腔。当油情况过多时而使汽压增高时，剩余的重油会顶开回油阀进入重油细滤器中。
